蘑菇土裝袋機項目
變頻器系列：YD280T4-11G/15PB
應用設備：裝袋機
調試日期：2025.12.09
調試地點：福建福州
調試人員：范辰浩，胡建

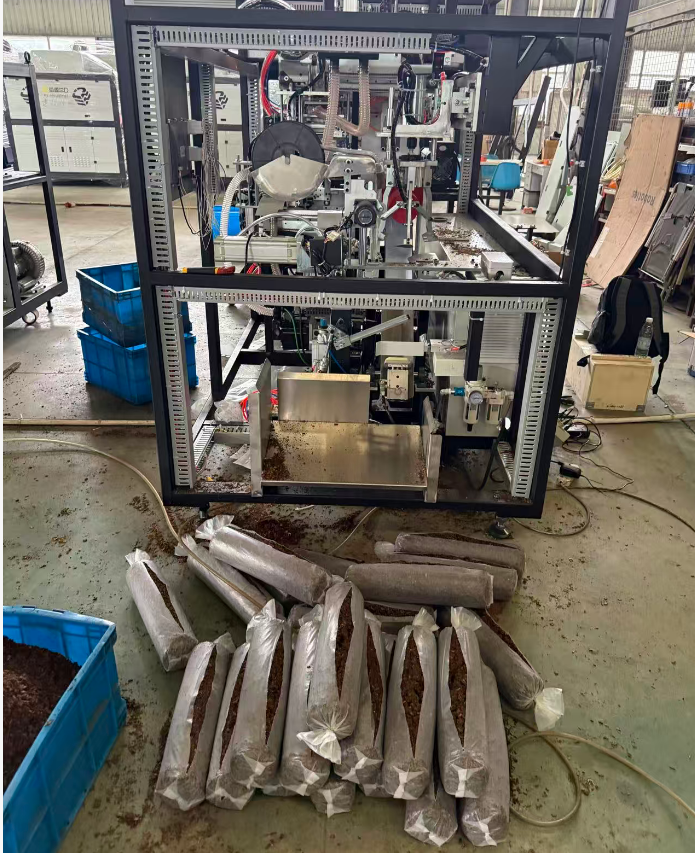

機器的主要功能是將混合、發酵好的蘑菇培養料（蘑菇土）自動、定量地裝入塑料袋中，為后續的滅菌、接種環節做準備。它是一個集輸送、計量、裝填、壓實于一體的自動化設備。

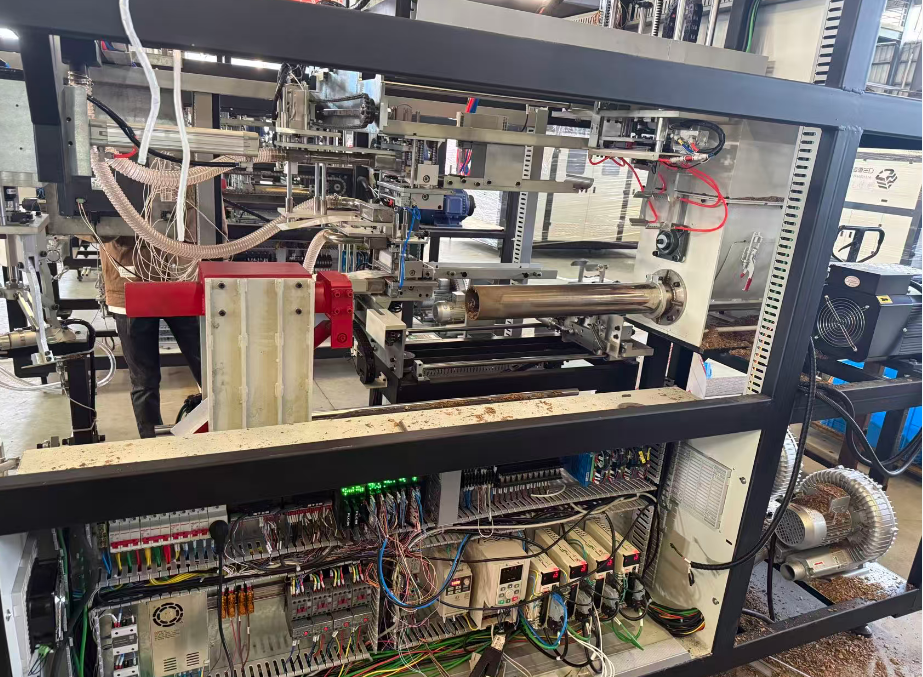

定量裝填是機器的核心功能。圖片中部的橫向圓柱形部件就是裝填機構。其內部有一個螺旋輸送器（絞龍），通過變頻器(YD280T4-11G/15PB)對電機的精確控制，螺旋輸送器旋轉，將物料從料倉底部推送至出料口，通過控制螺旋輸送器的旋轉圈數或時間，可以精確控制每袋的裝填量，確保每袋重量一致。

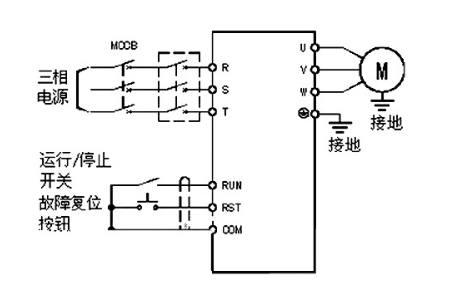

2、電氣接線圖
變頻器和電機之間存在一定距離，因此變頻器和電機都要做好接地的準備。

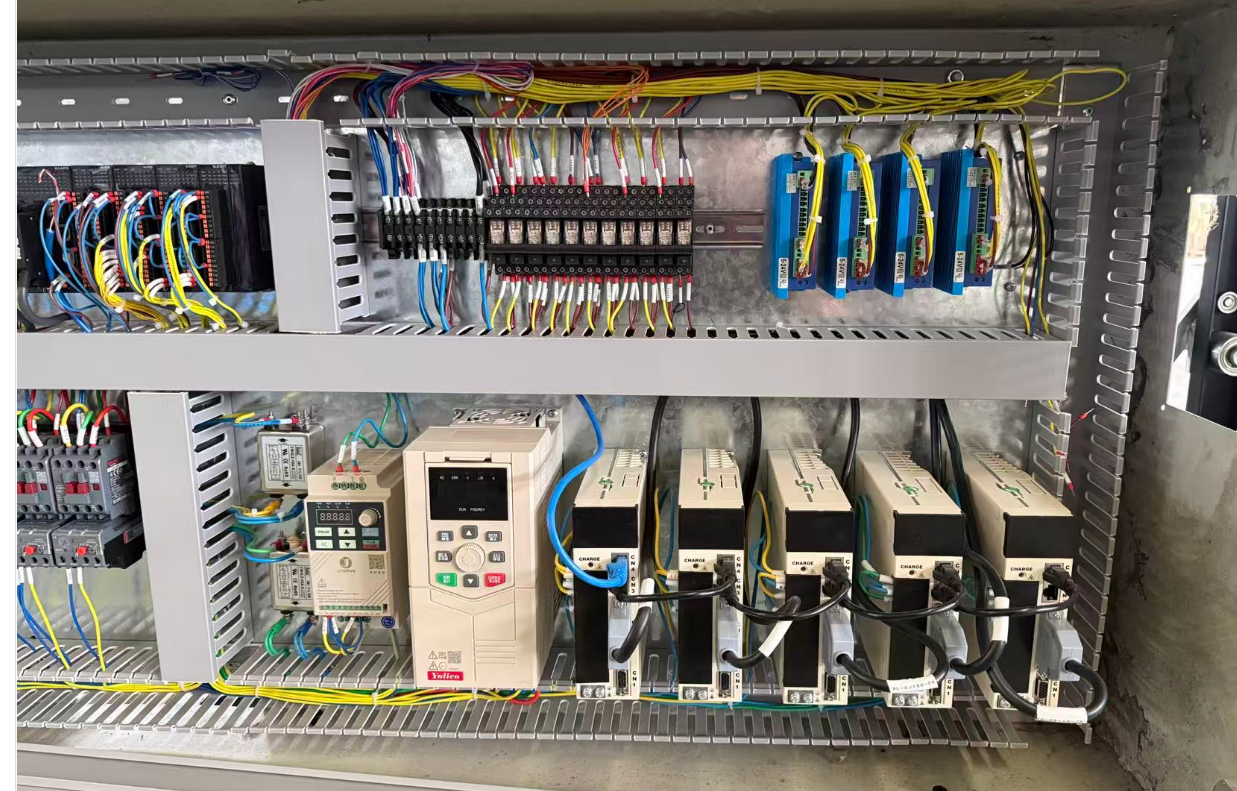

3、變頻器規格
異步電機額定電流為14.2A，電機轉速1500轉，額定功率7.5KW，根據電機的型號及使用工況（需急加速和急減速），我司選擇了額定電流為25A的YD280T4-11G/15PB。
4、調試步驟
| P0-02 | 1:端子控制 |
| P0-03 | 6:頻率來源-多段速 |
| P0-09 | 0或1，按實際修改 |
| P0-17 | 加速時間（0.30s） |
| P0-18 | 減速時間（0.10s） |
| P0-19 | 2：加減速時間單位為0.01s |
| P4-00 | 1:DI1端子正轉 |
| P4-01 | 2：DI2端子反轉 |
| P4-02 | 12：DI4端子為多段速端子 |
5、現場運行情況

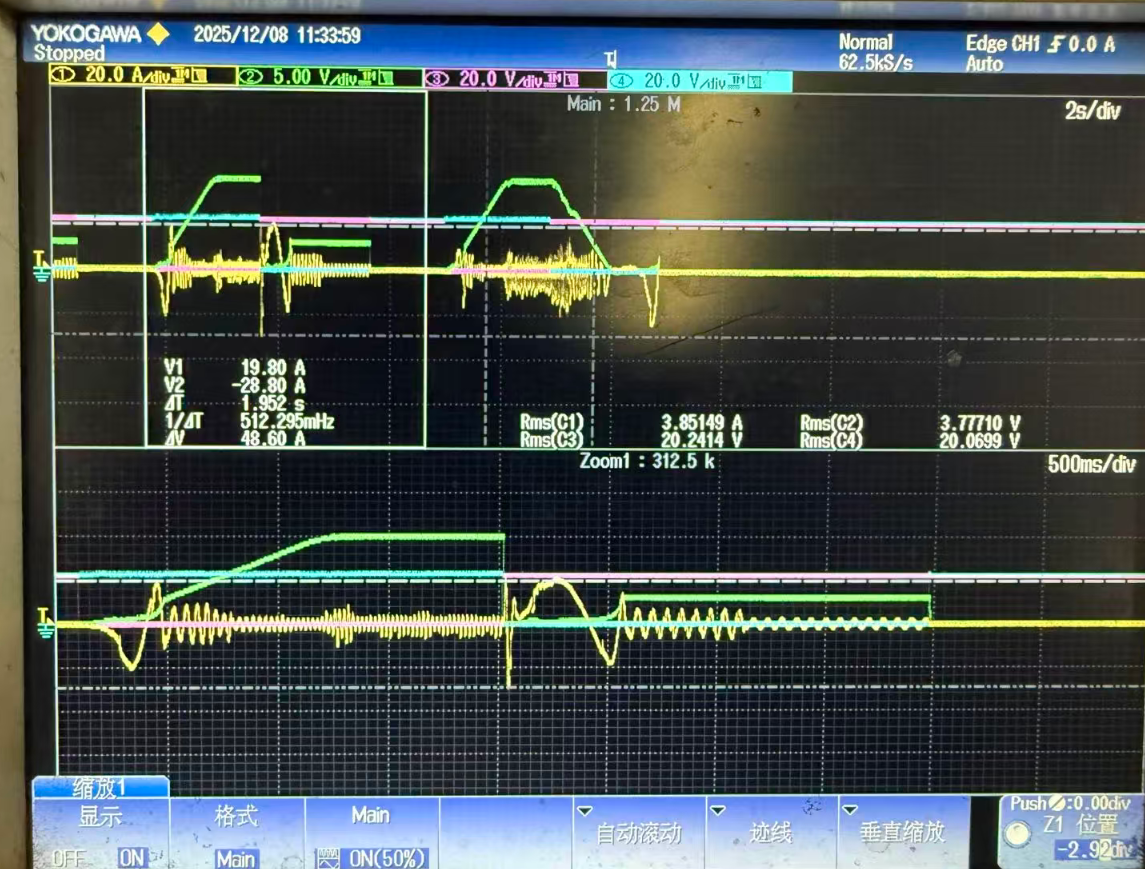

運行穩定（先正轉運行50hz,再反轉運行30hz），急加速和急減速時電機響應快。
通道1為：變頻器輸出電流
通道2為: 變頻器AO(輸出頻率)
通道3為：DI1信號
通道4為：DI2信號
