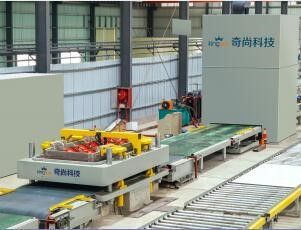

石英石真空振動成型壓機應用
礦產資源
瀏覽量：192次
石英石振動成型壓機項目
調試時間：2025.12.11
調試地點：山東臨沂
調試人員：范辰浩
變頻器：優利康YD3185 T4 N
1.裝袋機設備工作原理
石英石真空振動壓機最核心的三個原理是真空除氣、振動壓實和加熱固化。
真空除氣：在密閉腔體內抽真空至-0.095MPa至-0.1MPa，排除混合料中的空氣，避免成品出現氣孔。
振動壓實：通過高頻振動（通常為28-51Hz）使石英砂、樹脂等材料均勻分布，同時施加10-15MPa的垂直壓力，大幅提升板材密度。
加熱固化：在80-120℃環境下促進樹脂交聯反應，形成穩定結構。
變頻器主要控制振動壓實部分。

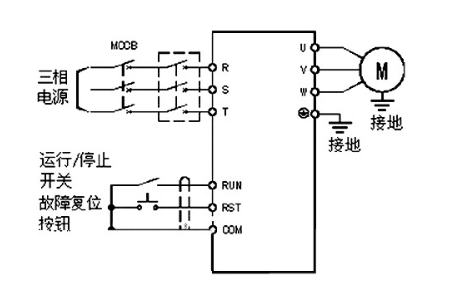

2、電氣接線圖
變頻器和電機之間存在一定距離，因此變頻器和電機都要做好接地的準備。

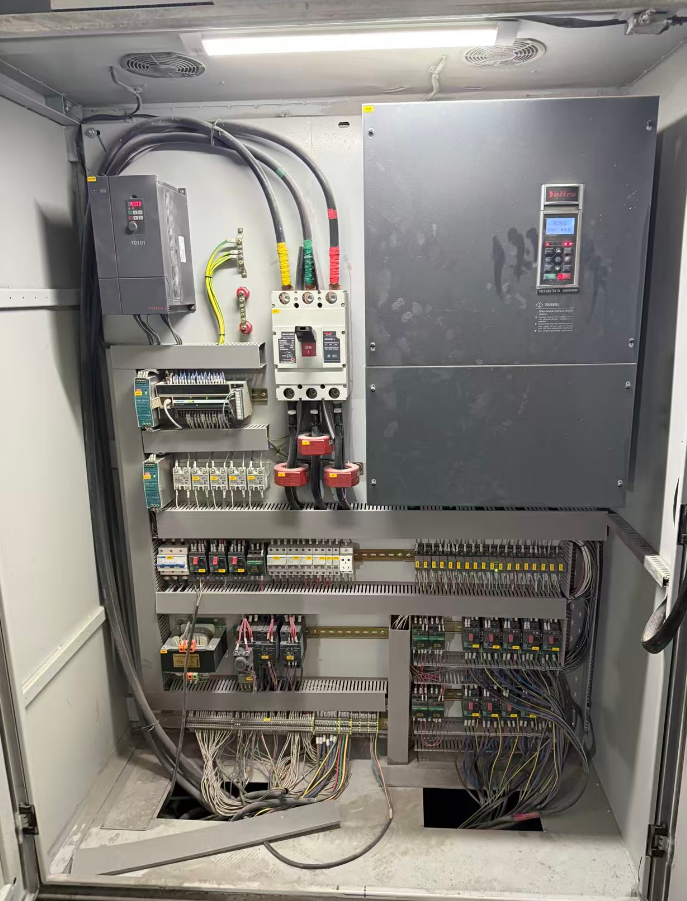

3、變頻器規格
異步電機為110kw,額定電流212A，由于振動電機啟動慣量大，因此選用YD3185 Y4 N型號。
4、調試步驟
| E1-01(輸入電壓設定) | 400vac |
| E1-04(最高輸出頻率) | 55hz |
| E1-05(最大輸出電壓) | 380vac |
| E1-06(基頻) | 50hz |
| E1-07(中間輸出頻率) | 3hz |
| E1-08(中間輸出電壓) | 24vac |
| E1-09(最低輸出頻率) | 1.5hz |
| E1-10(最低輸出電壓） | 12vac |

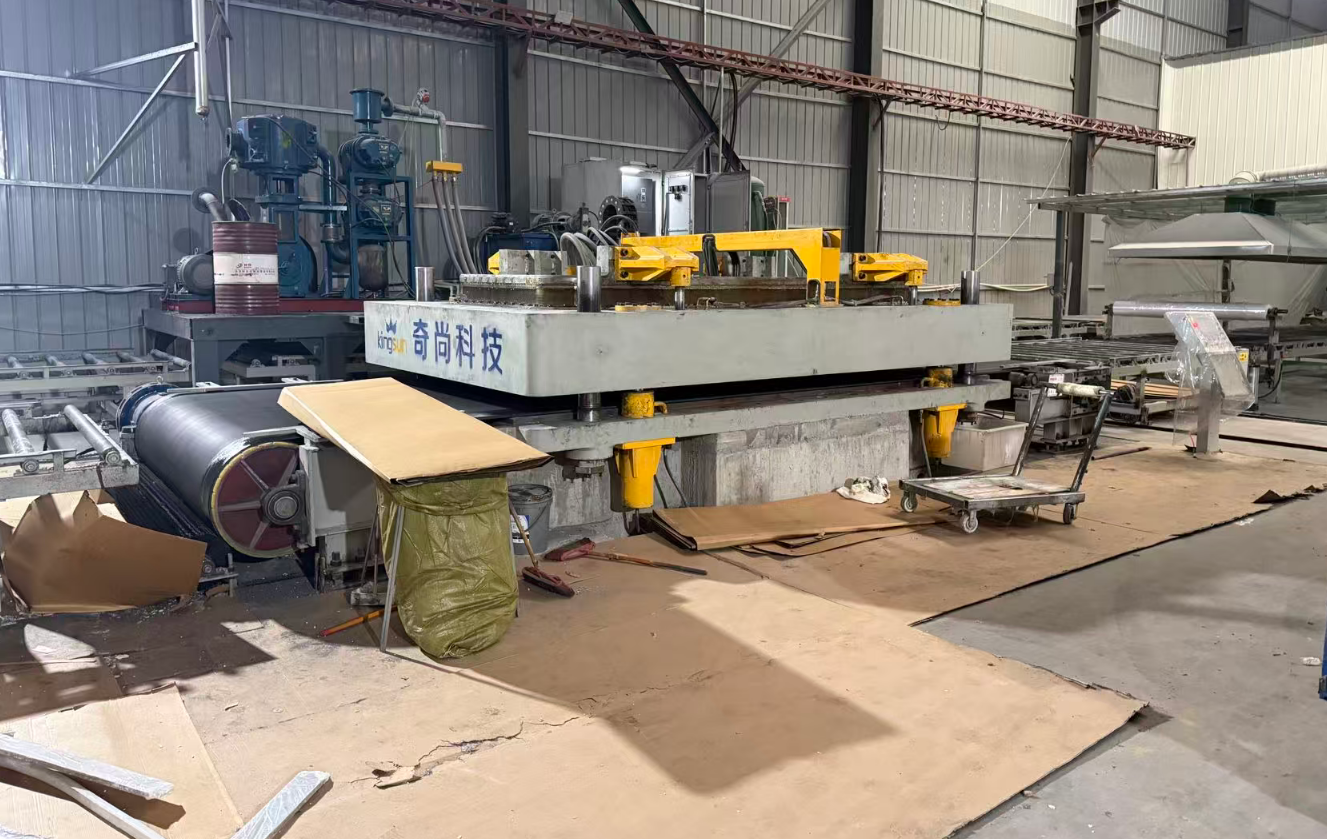

5、現場運行情況

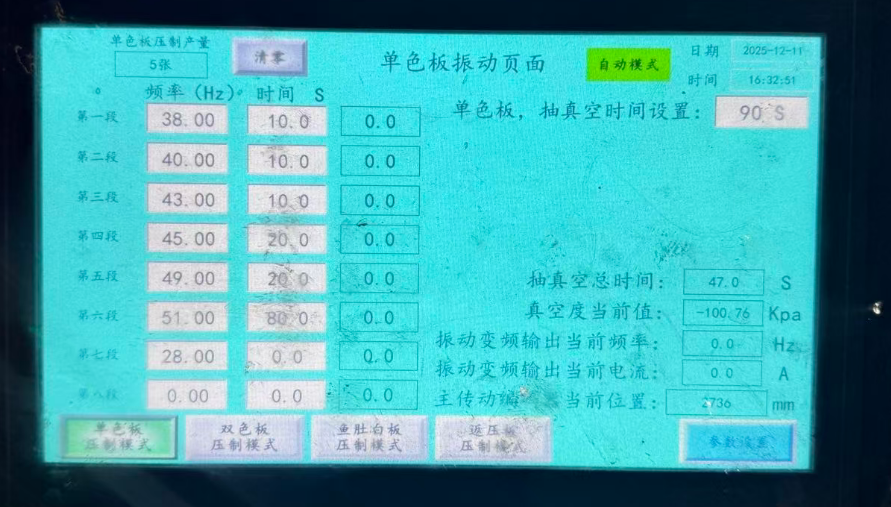

變頻器按多段速的方式運行，運行平穩。
