一、概述
空調循環泵是空調水循環系統中的核心動力設備，其核心功能是為空調系統內的冷 / 熱水提供持續、穩定的動力，推動水在蒸發器（或冷凝器）、換熱器、末端設備（如風機盤管、空調機組）之間形成閉環循環，實現冷量或熱量的傳遞與交換，最終保障空調系統對室內環境的溫度調節效果。
在制冷工況下，循環泵推動冷水流經室內末端設備，吸收室內熱量后變?yōu)闇厮倩亓髦量照{(diào)主機的蒸發器，由制冷劑帶走熱量降溫后重新變?yōu)槔渌瓿芍评溲h(huán)；在制熱工況下（如搭配鍋爐或熱泵機組），循環泵則推動熱水流經末端設備，向室內釋放熱量，降溫后回流至熱源設備重新加熱，實現制熱循環。

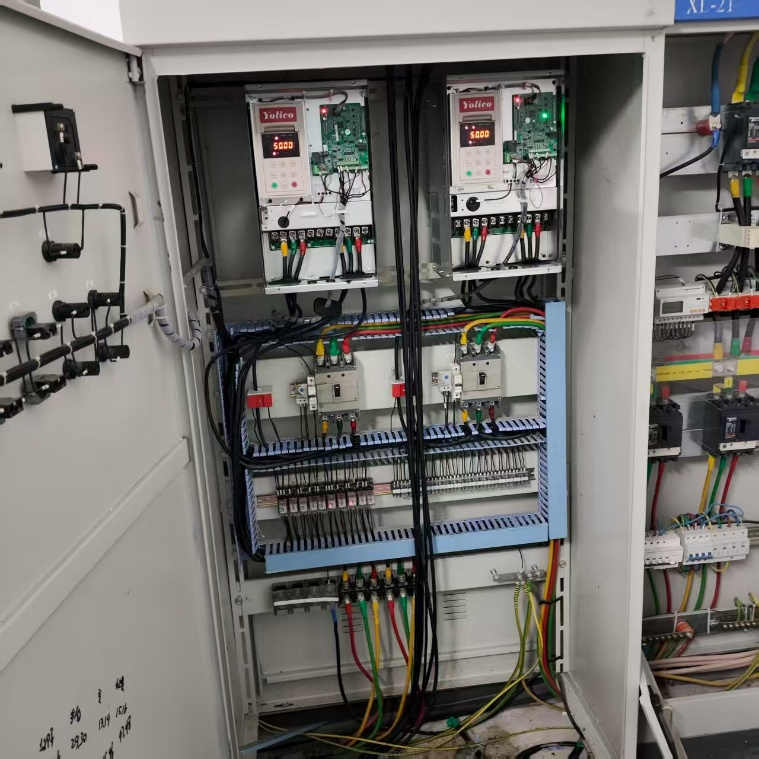

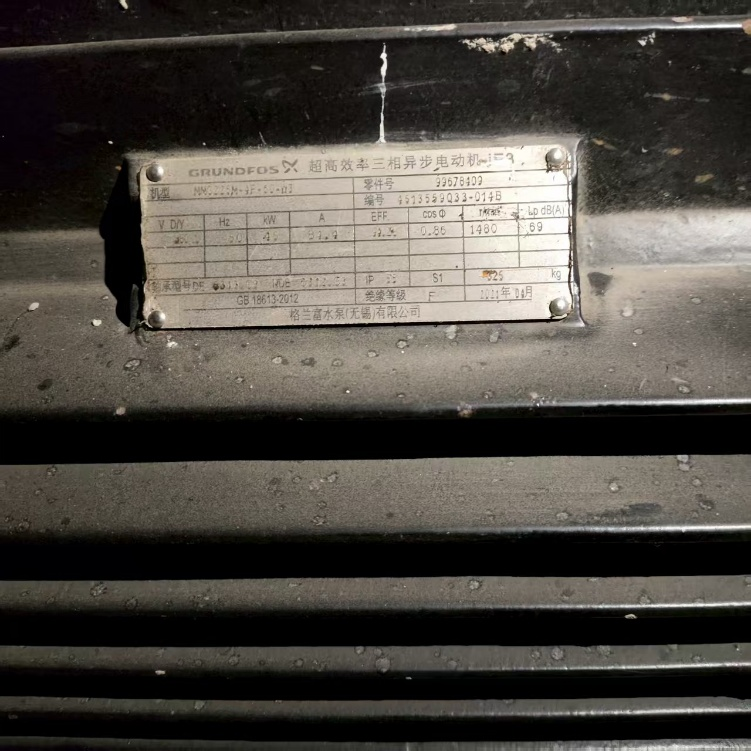

現場電柜和電機圖片：
|
|
二、方案內容
1．電氣接線
變頻器和電機之間存在一定距離，變頻器和電機都要做好接地的準備。現場變頻器帶45KW電機，DI1給定端子啟動，AO1頻率輸出，一組繼電器TA1/TC1反饋運行信號，另一組TA2/TC2反饋報警信號。RST接電源，UVW接電機

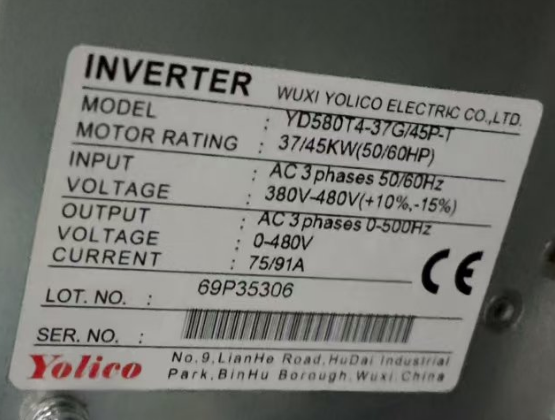

2．變頻器規格
電機45KW，額定電流91A,額定轉速1480rpm,根據電機的型號，我司選擇了額定電流91A的型號為YD580T4-37G/45P-T變頻器

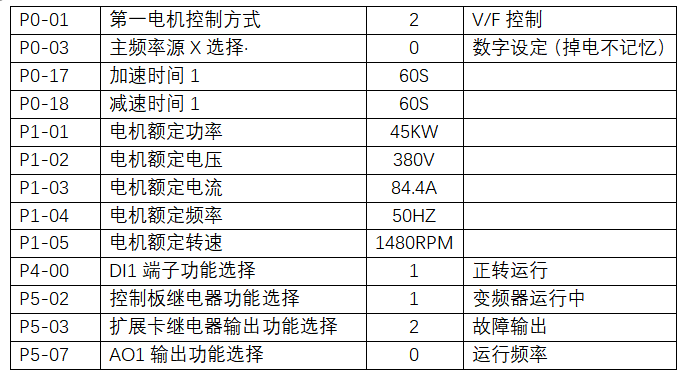

3．變頻器調試參數
4．現場運行情況
現場變頻器50HZ運行電流68A，三相平衡
三、方案特點
空調循環泵方案并非單一設備的選型組合，而是結合空調系統負荷特性、運行工況、節能需求及后期運維場景形成的綜合性解決方案。優質方案需在保障系統穩定運行的基礎上，實現能耗優化、成本可控與智能化管理。
四、結束語
綜上所述，優質的空調循環泵方案并非簡單的設備堆砌，而是圍繞 “節能、智能、穩定、適配、環保” 五大核心維度構建的系統性解決方案。它既解決了傳統循環泵 “能耗高、運維繁、適配差” 的痛點，又契合了現代空調系統向 “低碳化、智能化、精細化” 發展的趨勢 —— 通過深度節能設計降低全生命周期能耗成本，借助智能控制技術減少人工運維壓力，依托工況適配與冗余保護保障系統連續運行，以靈活的適配性滿足不同場景需求，用環保低噪設計契合綠色建筑標準，最終為用戶打造 “高效、可靠、經濟、環保” 的空調水循環動力系統。
